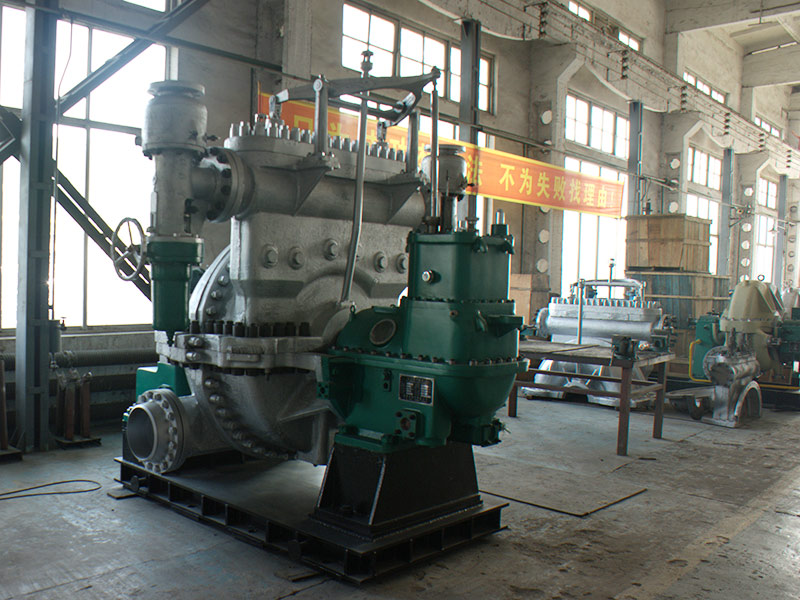

YF 70型工業汽輪機
YF70背壓式汽輪機是單級背壓式汽輪機，轉子采用一個復速級葉輪，噴嘴節圓直徑為1050mm，該汽輪機采用的調速系統是國際主流的woodward505數字式控制器+CPC電液轉換器，多閥調節，強制潤滑，主軸轉速為3000轉/分，可根據用戶要求加裝變速箱實現變速。該機型主要特點就是利用低溫低壓低壓差的蒸汽作為汽源拖動汽輪機發電機來產生電能，其發電功率最高可達到3000KW。
|
型 號 |
YF70 |
型 號 |
YF70 |
|
轉速范圍（r/min） |
1500-3000 |
級數 |
一個雙列復速級 |
|
功率范圍（KW） |
1000-3000 |
進汽通徑 |
150-300 |
|
進汽壓力范圍（MPa） |
0.5-1.6 |
排汽通徑 |
400-600 |
|
進汽溫度范圍（℃） |
150-300 |
調節系統類型 |
機械液壓、電子及電液調節 |
|
排汽壓力范圍（MPa） |
0.15-0.8 |
盤車類型 |
手動盤車或電動盤車 |
YF70產品技術規格
|
產品型號 Product Model |
工廠代號Factory code |
額定功率 Rated power |
轉速r/min speed |
進汽壓力MPa Pressure into the steam |
進汽溫度（℃）Incoming temperature |
排汽壓（MPa）Exhaust pressure |
汽耗率kg/kwh Vapour rate |
|
B1-0.6/0.2 |
YF70 |
1000 |
3000 |
0.6 |
260 |
0.2 |
23.2 |
|
B1 -1.0/0.5 |
YF70 |
1000 |
3000 |
1.0 |
300 |
0.5 |
36 |
|
B1.25-0.8/0.3 |
YF70 |
1250 |
3000 |
0.8 |
260 |
0.3 |
32.5 |
|
B2-1.27/0.5 |
YF70 |
2000 |
3000 |
1.27 |
300 |
0.5 |
48.8 |
|
B2.2-1.0/0.2 |
YF70 |
2200 |
3000 |
1.0 |
300 |
0.2 |
37.5 |
|
B2.5-1.2/0.25 |
YF70 |
2500 |
3000 |
1.2 |
260 |
0.25 |
46.5 |
注：進排汽壓力為絕對壓力，汽輪機本體重量7.5T。
YF70縱剖面圖
YF70熱力系統圖
YF70總布置圖
