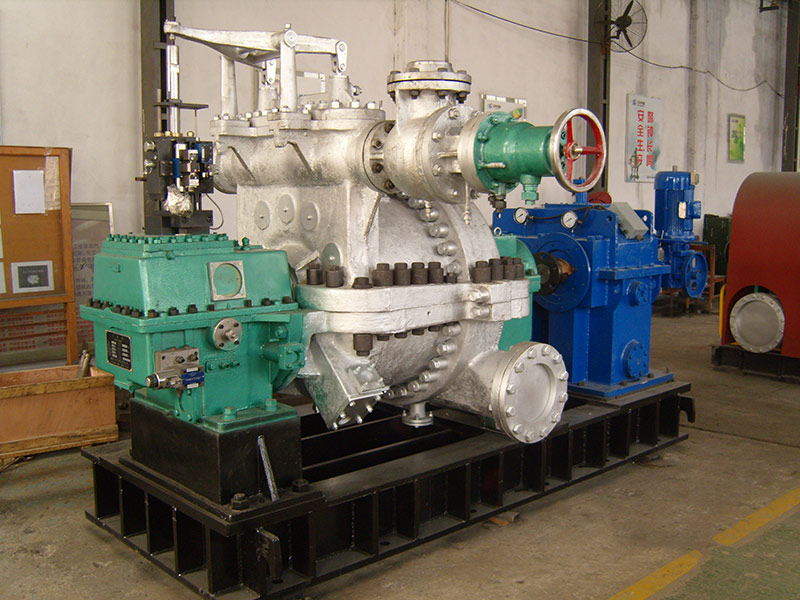

YF 90型工業汽輪機
|
型號 |
YF90 |
型號 |
YF90 |
|
轉速范圍（r/min） |
3000-7000 |
級數 |
一個單（雙）列復速級+2-4級壓力級 |
|
功率范圍（KW） |
500-3000 |
進汽通徑 |
150-250 |
|
進汽壓力范圍（MPa） |
0.98-5.2 |
排汽通徑 |
250-350 |
|
進汽溫度范圍（℃） |
250-485 |
調節系統類型 |
全液壓調節系統或電液調節系統 |
|
排汽壓力范圍（MPa） |
0.15-1.5 |
盤車類型 |
手動盤車或電動盤車 |
YF90產品技術規格
|
產品型號 Product Model |
工廠代號Factory code |
額定功率 Rated power |
轉速r/min speed |
進汽壓力MPa Pressure into the steam |
進汽溫度（℃）Incoming temperature |
排汽壓（MPa）Exhaust pressure |
汽耗率kg/kwh Vapour rate |
|
B0.5-2.35/0.8 |
YF90 |
500 |
5600 |
2.35 |
390 |
0.8 |
21.96 |
|
B0.75 -4.3/0.6 |
YF 90 |
750 |
5600 |
4.3 |
435 |
0.6 |
13.36 |
|
B1.5-3.43/0.98 |
YF 90 |
1500 |
5600 |
3.43 |
435 |
0.98 |
15.63 |
|
B1.6-3.43/0.3 |
YF 90 |
1600 |
5600 |
3.43 |
435 |
0.3 |
9.48 |
|
B3-3.43/0.49 |
YF 90 |
3000 |
5600 |
3.43 |
435 |
0.49 |
10.5 |
|
B3-4.9/0.98 |
YF 90 |
3000 |
5600 |
4.9 |
470 |
0.98 |
11.86 |
注：進排汽壓力為絕對壓力。汽輪機本體重量7.5T

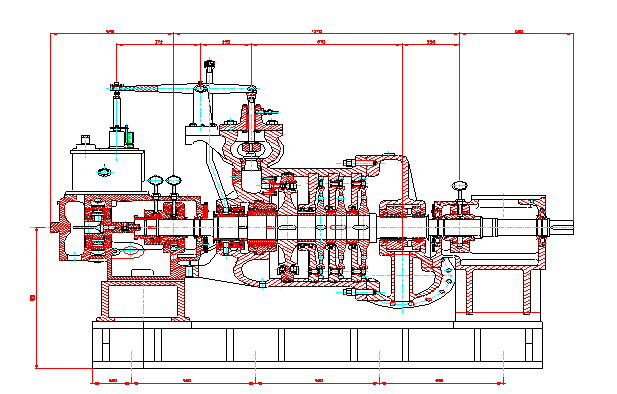

YF90縱剖面圖

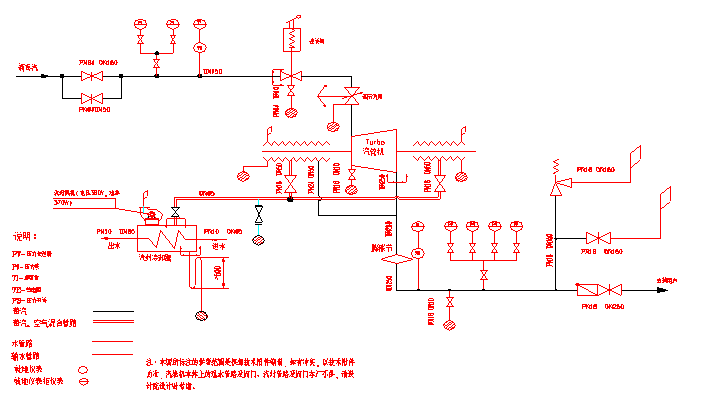

YF90熱力系統圖
YF90總布置圖
