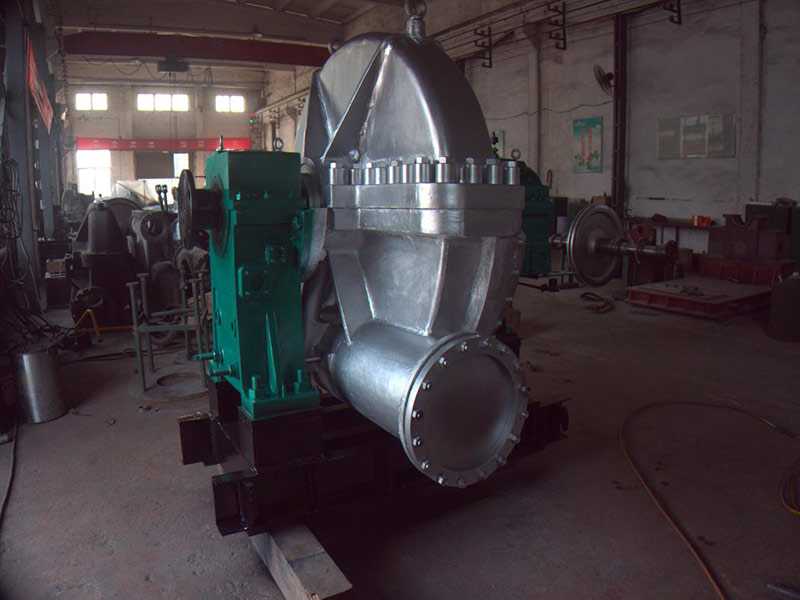

YF 415型工業汽輪機

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1040

產品編號

所屬分類

背壓式工業汽輪機

數量

-

+

庫存:

0



1

產品描述

英文:

　　YF415系列汽輪機是單級背壓式汽輪機，通流部分采用一個雙列復速級，汽輪機轉速1000-3000r/min，輸出功率范圍：300-3000KW。調節系統采用機械液壓調速器、電子調速器或者電液調節系統，稀油站集中強制潤滑（或者甩油環自潤滑），布置方式既可以單層布置，也可以雙層布置。

　　YF415系列背壓式汽輪機突出的優點是與工作轉速1000 r/min或1500r/min的被拖動設備（風機或者循環水泵）直聯，汽輪機工作轉速為1000 r/min或1500r/min（正常汽輪機轉速為3000 r/min，經齒輪箱減速至1500r/min后與被拖動設備聯接），省去了齒輪箱和稀油站，這樣就給用戶降低了采購成本，節省了安裝空間。同時，因沒有齒輪箱和稀油站，提高了機組運行的可靠性和安全性。

　　YF415系列背壓式汽輪機在保證以上優點的同時，因汽輪機葉片節圓直徑為1600mm，在降低工作轉速的同時，汽輪機節圓直徑的輪周速度并沒降低，保證了汽輪機的內效率沒有降低，YF415系列背壓式汽輪機在低轉速運行時，經濟性也很高。本系列汽輪機適用范圍和場合非常廣泛，特別適用于需要齒輪箱減速至低轉速的工作場合。

　　YF415系列背壓式汽輪機工作轉速也可以按照3000r/min運行，因葉片節圓直徑大，比同類型單級汽輪機內效率能高8-12％.

型號	YF415	型號	YF415
轉速范圍（r/min）	1000-3000	葉片節圓直徑	1600
功率范圍（KW）	300-3000	級數	一個雙列復速級
進汽壓力范圍（MPa）	0.3-2.35	進汽通徑	250-400
進汽溫度范圍（℃）	150-300	排汽通徑	400-600
排汽壓力范圍（MPa）	0.15-0.6	調節系統類型	機械液壓、電子及電液調節

YF415產品技術規格

產品型號Product Model	工廠代號Factory code	額定功率 Rated power	轉速r/min speed	進汽壓力MPa Pressure into the steam	進汽溫度（℃）Incoming temperature	排汽壓（MPa）Exhaust pressure	汽耗率kg/kwhVapour rate
B0.3-0.3/0.15	YF415	300	1480	0.3	200	0.15	46.8
B0.5 -0.98/0.15	YF415	500	1480	0.98	300	0.15	21.16
B0.63-0.5/0.2	YF415	630	1480	0.5	260	0.2	32.36
B1.5-0.9/0.2	YF415	1500	1480	0.9	270	0.2	23.2
B1.6-0.98/0.2	YF415	1600	1480	0.98	300	0.2	21.58
B2.5-2.35/0.3	YF415	2500	2500	2.35	320	0.3	14.48
B1-0.98/0.2	YF415	1000	3000	0.98	300	0.2	16.3
B2.8-0.98/0.15	YF415	2800	3000	0.98	300	0.3	13.68

注：進排汽壓力為絕對壓力，汽輪機本體重量4.7T。

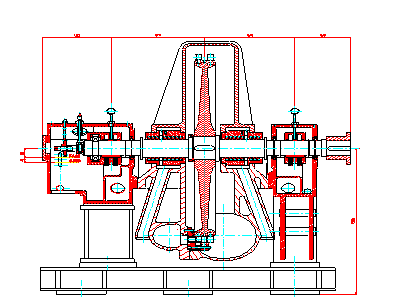

YF415縱剖面圖

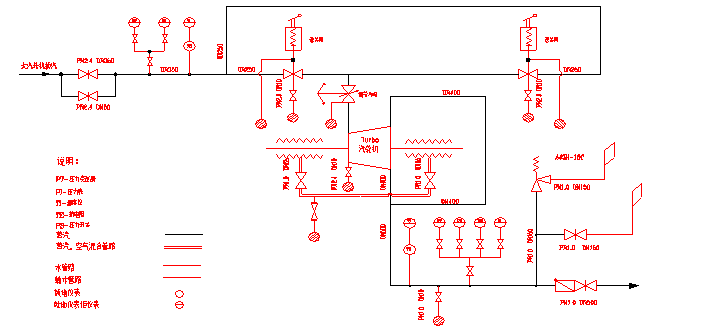

YF415熱力系統圖

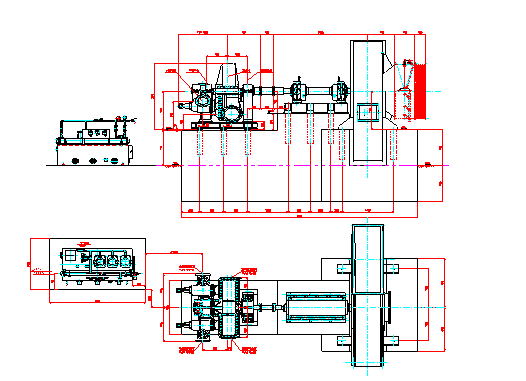

YF415總布置圖
