御風動力產品詳細
YF 45型工業汽輪機
|
型號 |
YF45 |
型號 |
YF45 |
|
轉速范圍（r/min） |
1500-3000 |
葉片節圓直徑 |
1040 |
|
功率范圍（KW） |
300-1800 |
級數 |
一個雙列復速級 |
|
進汽壓力范圍（MPa） |
0.3-1.6 |
進汽通徑 |
200-350 |
|
進汽溫度范圍（℃） |
150-300 |
排汽通徑 |
350-500 |
|
排汽壓力范圍（MPa） |
0.15-0.6 |
調節系統類型 |
機械液壓、電子及電液調節 |
YF45產品技術規格
|
產品型號Product Model |
工廠代號Factory code |
額定功率Rated power |
轉速r/min speed |
進汽壓力MPa Pressure into the steam |
進汽溫度（℃）Incoming temperature |
排汽壓力（MPa）Exhaust pressure |
汽耗率kg/kwhVapour rate |
|
|
B0.3-0.98/0.2 |
YF45 |
300 |
3000 |
0.98 |
275 |
0.2 |
17.8 |
|
|
B0.35 -0.98/0.2 |
YF45 |
350 |
3000 |
0.98 |
280 |
0.2 |
19.4 |
|
|
B0.5-0.7/0.22 |
YF45 |
500 |
1480 |
0.7 |
300 |
0.22 |
29.6 |
|
|
B0.63-0.8/0.3 |
YF45 |
630 |
3000 |
0.8 |
270 |
0.3 |
19.88 |
|
|
B0.65-1.6/0.3 |
YF45 |
650 |
3000 |
1.6 |
201 |
0.3 |
11.68 |
|
|
B1.0-0.98/0.49 |
YF45 |
1000 |
3000 |
0.98 |
270 |
0.49 |
35.45 |
|
|
B1.5-1.6/0.2 |
YF45 |
1500 |
3000 |
1.6 |
300 |
0.2 |
15.36 |
|
|
B1.6-0.98/0.25 |
YF45 |
1600 |
3000 |
0.98 |
260 |
0.25 |
19.6 |
|
注：進排汽壓力為絕對壓力，汽輪機本體重量3.8T。

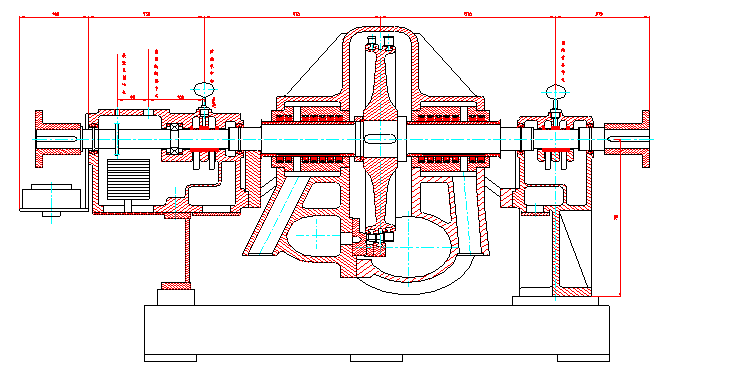

YF45縱剖面圖

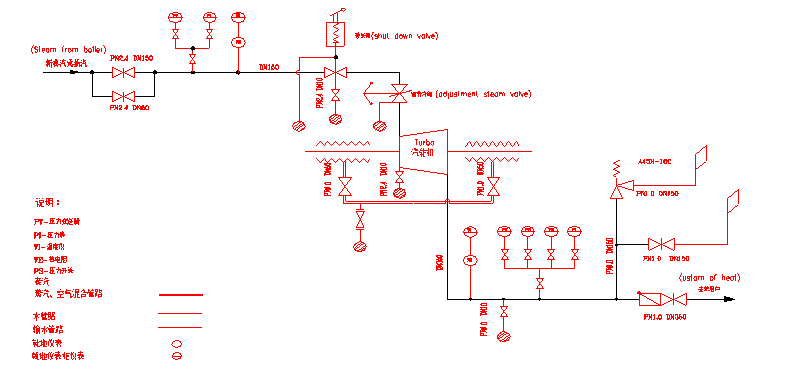

YF45熱力系統圖

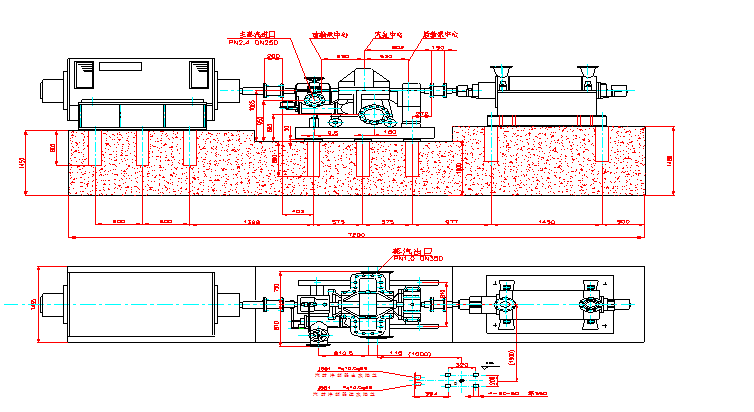

YF45總布置圖
